2111D氣動高性能釜底閥

2111D 氣動高性能釜底閥

2111D pneumatic high-performance tank bottom valve

用途

  2111D型氣動高性能釜底閥是一種特殊的切斷閥，主要用于各種存貯容器的釜底。在引進國外最新技術的基礎上自

行研制開發的新產品，其光滑流線型一體式的閥體流道設計，球形單座的閥芯型式，易于介質的流動，廣泛應用于聚合

反應、化纖、食品、發酵、化工等行業。對于漿料、溶液、高密度流體場合，亦是理想的選擇。

  選用該系列閥門時，必須考慮貯存容器內介質的溫度、壓力、粘附性、腐蝕性等條件，為最大限度滿足不同工況條

件，除了樣本提供的標準產品，我們還可以根據用戶的特殊要求提供非標準設計產品。如閥體為保溫夾套形式，保溫夾

套閥主要應用于保溫場合，儀表閥門當工藝介質的結晶溫度低于環境溫度或因流體溫度降低而形成粘度增長或流體出現

凝集時，需在閥門外表面增設蒸汽保溫夾套裝置，極大地滿足粘度高、易結晶介質工況的使用要求。如介質為強酸、強

堿腐蝕性閥體設計為襯PTFE、襯PFA、襯F 46、襯F 4閥門等具有可靠的耐腐蝕和密封性能廣泛應用于化工、石油、冶

金、醫藥、電力等工業部門。

特點

閥體為光滑流線型一體式設計，流道為直流無阻擋型，流阻小，無死角。

球形單座的閥芯型式，易于介質的流動。

閥體碳鋼，不銹鋼，閥體帶保溫夾套裝置。

設有手輪機構，可確保在氣源故障時工作，保證生產。

開關位置顯示準確，并設限位。

工作原理

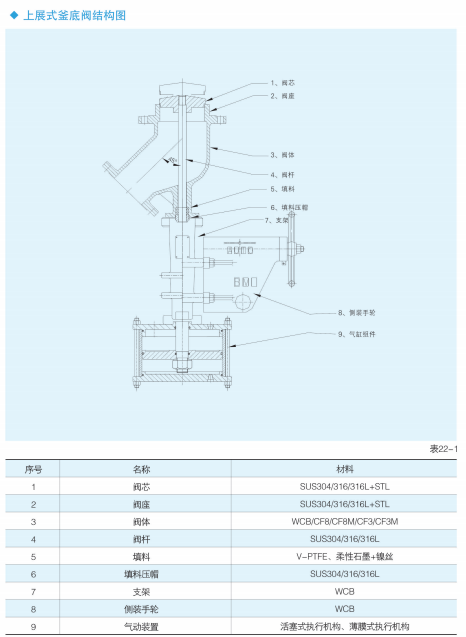

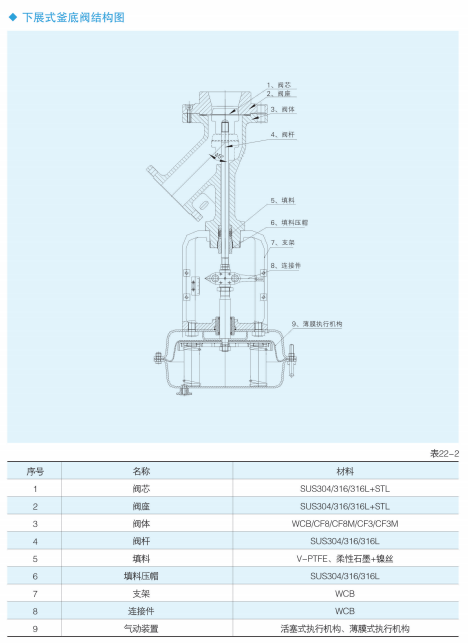

氣動高性能釜底閥由閥體，活塞式氣缸組件和手輪機構組成，其結構如下：

氣動執行機構為雙作用氣缸。當信號壓力輸入氣室后，在活塞上產生推力，

推動推桿和閥桿，實現打開和關閉的功能。

氣動工作時，將手輪轉至零位，手動操作時，順時針為開，逆時針為關。
