• 3111J保溫夾套單座調節閥

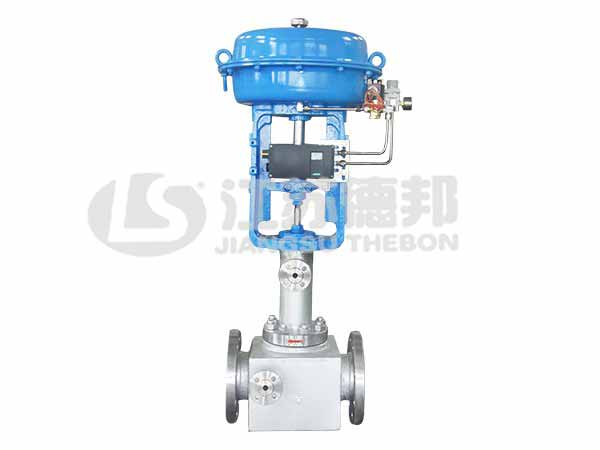

    3111J 保溫夾套單座調節閥

    3211J  single-seat control value with heating jacket



    特點

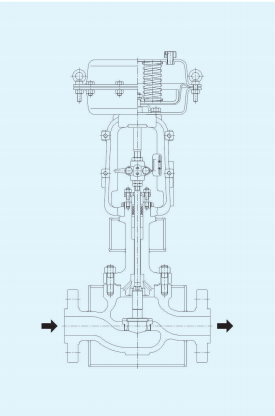

    頂導向結構設計,閥芯導向面積大,抗振性好。控制精度高。壓降損失小,流量大、可調范圍廣。閥體和上閥蓋處增設蒸汽保溫夾套裝置,使結晶或凝固介質熔化滿足過程控制的需要。


    適用范圍

    適用于高粘度流體及漿液的控制。

    適用于要求控制精度高,泄漏等級要求較高、允許壓差不大的場合下使用。

    一般應用于鋼廠、石化、電廠、造紙等行業。適用于結晶或凝固介質需要保溫的場合。

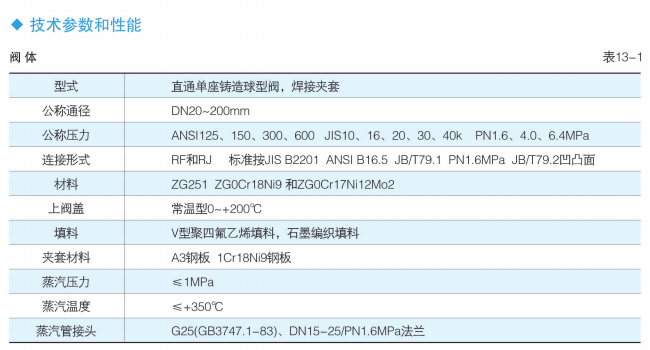

    技術規格 TECHNICAL SPECIFICATIONS
    型號/Model3111J,3112J
    公稱通徑/Nominal Diameter(1/2A~12A)DN15~DN300
    公稱壓力/Nominal PressureANSI Class150~600,PN1.0~10.0MPa
    介質溫度/Medlium Temperature-196~+538℃(高壓時可達565℃,can be up to 565℃;under high pressure)
    連接方式/Connection Type法蘭式(RF/MFM/RJ),焊接式(50A以下為SW,80A以上為BW)Flange(RF、MFM、RJ),Weld ends(SW:2" and under,BW:3" and over)
    閥體材質/Material of Valve BodyWCB、WC6、WC9、CF8、CF8M、CF3M、HC、HB、Monel
    閥內件材質/Material of Valve Trim304SS、316SS、316LSS、17-4PH、HC、HB
    可調比/Rangeability

    50:1

    流量特性/Flow Characteristics等百分比、線性、改良等百分比 Equal percentage、Linear、ModlifiedEQ%
    閥座泄漏量/Valve Seat Leakage

    硬密封Metal seat:ANSI ClassV,Vor MSS-SP-61

    軟密封Soft seat:ANSI Class VI

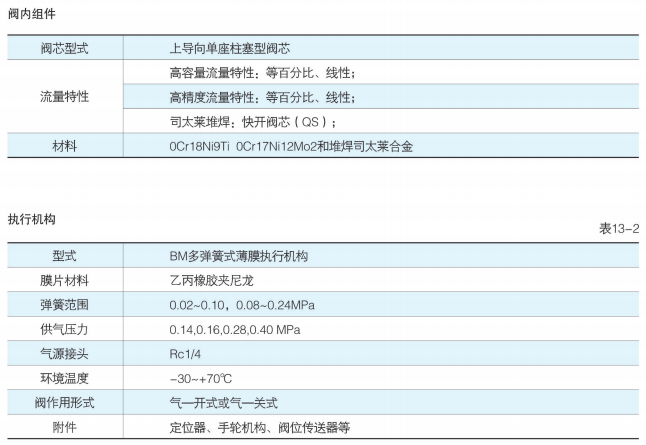

    執行機構/Actuator

    BM氣動薄膜執行機構Pneumatic Diaphragm Actuator

    QP氣動活塞式執行機構Pneumatic Cylinder Actuator

    PSL全電子式執行機構Solid State Electronic Actuator
