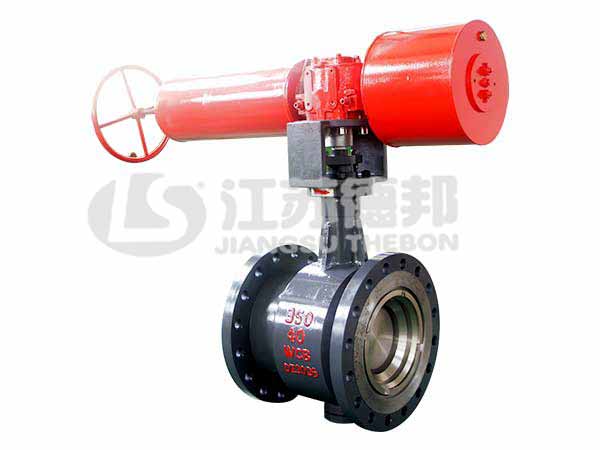

4211E高性能偏芯旋轉調節閥

4211E 高性能偏心旋轉調節閥

4211E high performance eccentric rotary control valve

概要

  4211E高性能偏心旋轉調節閥由氣動執行機構和偏心旋轉閥二部分組成。氣動執行機構有兩種形式，4211E型彈簧復

位的滾筒膜片執行機構(簡稱滾筒膜片執行機構)，4211E型雙向作用的活塞執行機構(簡稱活塞執行機構)。偏心旋轉

閥的結構比較新穎，閥體近似一個圓筒形，閥芯球面的中心與閥軸旋轉中心之間設計了一個偏心距，當閥軸帶動閥芯旋轉

時，閥芯球面相對閥體中心作偏心放轉，其軌跡呈凸輪狀曲線；當閥關閉時，閥芯的柔臂發生彈性變形，使閥芯球面與閥座

緊密貼合，達到可靠密封，所以該閥又稱凸輪撓曲閥。

特點

  密封性好。有較大的額定流量系數。兩種流向動態穩定性高。適用溫度范圍廣。結構緊湊、重量輕，且易于安裝。閥體流路簡單，適用于粘度大和顆粒介質。
